Ремонт абс на авто своими руками

Современные системы антиблокировки тормозов (АБС) уже давно перестали быть признаком элитного авто — их устанавливают на большинство новых машин, сходящих с конвейера. Хотя это полезное оборудование довольно надёжно, в нём всё же есть ряд проблемных точек, способных повлиять на бесперебойную эксплуатацию. К наиболее уязвимым элементам АБС относятся датчики частоты вращения колёс, расположенные на ступицах автомобиля.

Автопроизводители стремятся сделать свою продукцию максимально безопасной для потребителей. Для этого практически каждое транспортное средство получает набор все новых блоков электроники и другой автоматизации. Наличием ABS в конструкции автомобиля уже вряд ли можно кого-то удивить. Однако, с увеличением количества узлов в авто растет и вероятность отказов. Приходится учиться выполнять ремонт блока АБС.

Некоторые водители просто «откидывают» контакты от этого узла, но данное решение снижает уровень безопасности вождения. Особенно это важно при езде в межсезонье и по скользкой трассе.

Содержание

  • 1 Функционирование электроники в антиблокировочной системе
  • 2 Действия при загоревшемся индикаторе ABS
  • 3 Самостоятельный ремонт датчиков
  • 4 Ремонт блока электроники
  • 5 Заключение

Основные признаки неисправности

Датчик АБС — это катушка индуктивности, работающая в паре с зубчатым диском, который также установлен на ступице. Вместе они замеряют скорость вращения колеса. Первым симптомом неисправности устройства станет сигнал контрольной лампы, расположенной на приборной панели авто.

При стабильной работе системы контроллер гаснет через несколько секунд после пуска двигателя. Если индикатор продолжает гореть или начинает хаотично моргать при движении авто — антиблокировка тормозов требует немедленного вмешательства.

Наряду с сигналом лампы-индикатора о неисправности датчика свидетельствуют:

  • буквенно-цифровой код ошибки бортового компьютера;
  • отсутствие характерного звука и вибрации при нажатии на педаль тормоза;
  • постоянная блокировка колёс при экстренном торможении;
  • световой сигнал контроллера стояночного (ручного) тормоза при выключенном оборудовании.

Появление любого из этих признаков требует проведения полной диагностики системы. Отметим, что помощь мастеров автосервиса в решении данного вопроса совсем необязательна. Существуют различные способы проверки датчика АБС, и в большинстве случаев такая работа легко выполняется самостоятельно.

Приобретая импортное авто, многие не могут нарадоваться его комфортной эксплуатации. Сегодня ТС сопоставимо с компьютером, так как напичкано множеством электроники рассчитанной на комфорт и снижение риска ДТП. Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов. Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.

Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес. Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь. Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов. Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

Диагностика абс своими руками

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

  1. Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
  2. Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
  3. Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
  4. Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования. Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

Причины неисправности АБС

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

  • Печать

Страницы: [1] 2  Все   Вниз

Ремонт абс на авто своими руками

Тема: Ремонт блока АБС своими силами  (Прочитано 24773 раз)

Александр1

Весной как-то при резком нажатии педали тормоза загорелась неисправность датчика АБС, ЕСП и еще что-то. Ну не работает АБС летом — да и ладно. Однако наступает зима и решил я съездить к официалам что бы отремонтировали (только у них обслуживаюсь). Оказалось сгорел блок АБС, а новый стоит 130 т.р. (и есть в наличии))). Я ужасно расстроился и поехал в автомагазин узнать цену у них: 170 т.р. — шокировал меня продавец!!!,  но посоветовал поискать на авторазборах. Ближайший блок я нашел в Новосибирске на одном из разборов, собрался и рванул как-то утром. Попутно заскочил на какой-то сервис где диагност сказал что сгорел моторчик блока, достал молоток и начал по нему стучать — и вот чудо все заработало!!! Но он меня предупредил что пока я не поменяю моторчик глючить будет. Тем не менее я радостный решил возвращаться домой и на выезде из города опять загорелась неисправность. Пришлось ехать на тот самый авторазбор где меня уже ждали за блоком. Приехал и мне пояснили что не каждый блок подойдет, но я сказал что мне необходим «вроде как» моторчик и тогда вынесли мне эту «штуку» что новая стоит 130, а б/у 15))))) Я так и не понял чему там ломаться, ну…. чисто внешне))) В течении трех минут я меняю моторчик (все оч просто, он крепится на двух болтах, причем никакая тормозуха не течет), запускаю авто и через две-три минуты пропадает глюк!!! Я радостный, т.к. сам отремонтировал авто, хотя даже масло менять не умею)))).
Итого: ремонт вышел мне 15 т.р (покупка блока абс на разборе), причем сам блок так и остался у меня без моторчика (кому надо могу продать за чисто символическую сумму, например за ящик пива))))))

Ремонт абс на авто своими руками
Записан


Ремонт абс на авто своими руками
Записан


Что за моторчик фото сделай уж больно интересно ::)

Ремонт абс на авто своими руками
Записан

Понаберут ЖЫПОВ, мало того, что ездЮт везде, еще и  курЮт и матом ругаюЦа!


Расскажите плиз, как вставляли моторчик в блок?
надо разжимать плунжера?
у меня тоже показало неисправность моторчика.
Думаю щетки залипают.

Ремонт абс на авто своими руками
Записан


Сам с нетерпением жду информации

Ремонт абс на авто своими руками
Записан


Моторчик круглый стоит прямо возле разъема ABS, крепится 2 торксами, разъем внутри типа штекера (вынул моторчик — вынулся штекер и наоборот). Ничего не бежит, единственное аккуратно уплотнительное колечко силиконовое не порвите. Работает бесшумно.

Ремонт абс на авто своими руками
Записан

Не спеши, а то успеешь!


а назад как ставится? кто-то писал, что там надо плунжера раздвигать, а это без снятия всего блока, т.е. отсоединения всех трубочек невозможно? Есть ли на валу моторчика эксцентрик?

Ремонт абс на авто своими руками
Записан


Нет нет, точно также спокойно вставляете назад и все. Я снимал недавно, проверил от аккума и поставил назад — все нормально. Забыл — эксцентрик есть.

Ремонт абс на авто своими руками
Записан

Не спеши, а то успеешь!


Спасибо. буду делать. *beer1*

Ремонт абс на авто своими руками
Записан


;D Тааак, ребята, все сделал своими руками.
Теперь по порядку если у кого такая напасть:
1. Снимаем моторчик- там 2 винтика -звездочка на 27.
аккуратно отсоединяем моторчик, но не до конца. Отводим его на 5 мм от корпуса
блока АБС. Видим в щелку- сначала подшипник, а за ним на шкиву подшипник меньшего размера-
это и есть игольчатый подшипник эксентрика. Вооот теперь, ооочень аккуратно тонкой отверткой удерживаем  подшипник эксентрика в нутри блока АБС, продолжая вытягивать моторчик. Надо, что бы он снялся со шкива привода и остался в теле блока. ТОгда его не нужно будет ПЕХАТЬ назад.!!!! Ежели проворонили момент, как я, тогда при помощи2-х направляющих из ножовочного полотна разжимаем плунжера внутри блока АБС и одновременно ПЕХАЕМ подшипничек в блок. У меня получилось минут через 20. (Кто-то делает оправочки.)
Щетки- действительно сносилась почему-то левая???? Но не беда. В магазинах стартеры-генераторы всего навалом.
Ни от каких Шнив, ни чего не надо брать. Размер сечения щеток 5х5 мм и выштамповка 12. Они в этих магазах есть. Подходят как слива в …
Вот, в общем и все…. ;D
Сборка в обратном порядке.
Да, контакты моторчика,место их расположения относительно корпуса мотора, перед снятием крышки помечаем к корпусу маркером,
что бы потом попасть в посадочные гнезда.
Да, осторожно с силиконовым уплотнителем.
Ошибка гирлянды пропадает, через 10 метров движения.
Вот вроде и все….всем удачи… *nyg*

Ремонт абс на авто своими руками
Записан


Молодец. А я получается проскочил. Я вынял моторчик, проверил от аккума — работает, и поставил все назад. То бишь у меня наверное подшипник внутри остался.

Ремонт абс на авто своими руками
Записан

Не спеши, а то успеешь!


Vodpolimer, рад что справился с этой проблемой, не осталось ли фотографий щёток, с какими контактами они должны быть?

Ремонт абс на авто своими руками
Записан


Фотки к сожалению не сделал.
Но подробно про них:
— сечение 5х5мм и проводок выходит сбоку в самом хвосте.
Но у покупных была сразу предусмотрена выемка что бы он при постановке закладывался
в тело щетки и был заподлицо. Эти щетки есть в фирмах занимающихся ремонтами стартеров и
генераторов. Мне сказали- применение-спецтехника. Подходят 1:1.
Кто-то писал выше-покупают шнивовские и обдирают.-Тоже вариант.
Да, после сборки назад моторчика, проверьте правильность установки крышки.
Надо, что б все крутилось и контактный разъем был именно в том месте, где он был относительно
крепежных отверстий.
ВСем удачи *beer1*

Ремонт абс на авто своими руками
Записан


Ремонт абс на авто своими руками
Записан


Добрый день, одноклубники! Вот и я наконец то решил проблему с гирляндой, когда горели ABS, ESP, скользкая дорога. Как и говорилось выше, проблема заключалась в самом моторчике блока АБС, точнее в его щетках. К сожалению, нигде не было фотографий и поэтому я решил сделать небольшой фотоотчет.
Итак,
1. Снимаем блок воздушного фильтра
2. Отворачиваем моторчик, аккуратно оттягиваем, чтобы не порвать уплотнитель и не вынуть вместе с моторчиком подшипник
3. Далее снимаем подшипник с вала и отвёрткой разбираем моторчик
4. Там находятся две щетки

« Последнее редактирование: 09 Июль 2018, 20:06:34 от Геолог »

Ремонт абс на авто своими руками
Записан


  • Печать

Страницы: [1] 2  Все   Вверх

За время работы в автосервисе моим подразделением велась статистика встречающихся неисправностей различных эл\систем автомобилей. Достаточно большой процент этих неисправностей относится к системам ABS.

К наиболее частым «болячкам» можно отнести неисправности датчиков скорости колес.
Как правило, подобные проблемы (опять статистика), встречаются после проведения ремонта подвески, а причина этому — шлейфы датчиков скорости. Как ни странно, но на многих Тойотах даже при исправных шлейфах и датчиках, система управления формирует в памяти коды ошибок по ним. А причина в том, что любое вращение одного из колес в вывешенном состоянии воспринимается Системой как работа за пределами «допустимой логики». Фиксация кодов ошибок возможна даже при отключенном зажигании, но неснятых клеммах АКБ. Поэтому после проведения ремонта подвески необходимо ОБЯЗАТЕЛЬНОЕ обнуление памяти системы АБС.

На моей бытности встречались случаи, когда нечестные мастера параллелили пару датчиков, чтобы погасить транспарант «ABS» (или варианты «на продажу»).
А последствия были достаточно тяжелыми. Один из клиентов всегда считал своего «Крауна« (4WD, TRC и т.д.) верхом надежности и устойчивости на дороге. Так вот, из-за подобного «запараллеливания« задних датчиков скорости колес, этот автомобиль в один прекрасный момент слетел с трассы.

Глубокая сегодняшняя интеграция одной системы в другую может привести к таким последствиям. В иерархии систем управления система АБС (как и система Air Bag) относятся к ПЕРВИЧНЫМ СИСТЕМАМ БЕЗОПАСНОСТИ.
И от их исправной работы порой зависит жизнь людей. Это еще и обращение к тем, кто принудительно отключает систему АБС. К теории систем мы еще вернемся в других статьях.

И так как же быть, если поврежден датчик?
Естественно, не все повреждения можно исправить (допустим, сам корпус датчика физически сломан), но проблему со шлейфами решить можно. Тем более, если стоимость рядового датчика около 1500 рублей. В своей практике я восстанавливал и катушки, и сердечники датчиков, но сегодня разговор пойдет о восстановлении шлейфов.
Сама суть ремонта проста и сводится в замене провода. Кто-то скажет, что можно нарастить, спаять разрыв и т.д. Однако, учитывая наши российские зимы и реагенты на дорогах, в моей практике ни одно восстановленное соединение больше 3-х месяцев не проработало, основная причина – невозможность обеспечить качественную изоляцию места соединения. Да и сам провод при таком ремонте становится короче и хуже работает при движении элементов подвески.

Предлагаю простой и дешевый способ, но требующий определенной аккуратности и качества выполнения работ.
1. Снимаем датчик со ступицы. При выполнении этой операции необходимо терпение. Спешка приводит очень часто к поломке корпуса датчика. Я при снятии обычно пользуюсь жидкостями типа WD-40 для размягчения грязи и ржавчины.
2. Снятый датчик желательно очистить (я их мою кистью вместе с проводами в теплой воде со стиральным порошком).

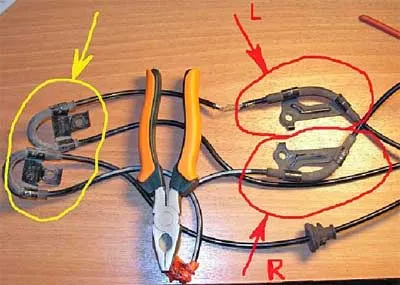

3. ВНИМАНИЕ. Теперь необходимо пометить расположение креплений датчика и креплений провода по отношению к друг другу и проушине крепления датчика (рисунок 1). Дело в том, что все датчики имеют зеркально расположенные крепления (имеется ввиду левые по отношению к правым). И если в работе пара датчиков (задних или левых), то рекомендую еще пометить какой где (L-левый, R-правый). Вы таким способом освободите себя от многих неприятностей при монтаже датчиков.


Рисунок №1

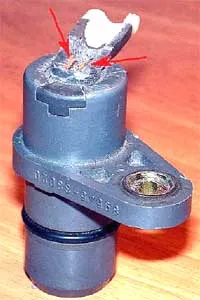

4. Теперь обрезаем провод «под корень» к корпусу датчика (рисунок 2). Далее на наждаке стачиваем до половины диаметра верхнюю часть направляющей провода. Осторожно стачиваем дальше верхнюю крышку датчика, чтобы показались контактные зажимы самой катушки датчика (рисунок 3) и удаляем остатки провода от шлейфа. Таким образом, мы получаем контактную группу и направляющий корпус для укладки нового шлейфа. Далее, как указано на рисунке 4, сверлим отверстие диаметром 2-3 мм. О его назначении скажу чуть позже.

mdl_1_2.jpg   mdl_2.jpg   mdl_3.jpg

Рисунок №2                                                     Рисунок №3                                        Рисунок №4

5. Теперь готовим сам шлейф. Я долго подбирал достойный провод для этих целей и после нескольких экскрементов остановился на «микрофонных» проводах (рисунок 5). Как показала практика, изоляция провода не дубеет на морозах (резиновая) и устойчива к условно высоким температурам, провода внутри армированы капроновой нитью и имеют экранную оплетку, провод двужильный с сечением 2х0.7мм. Лучшего я пока не нашел. Теперь в ранее проделанное отверстие в корпусе вставляем скрученную экранную оплетку с капроновой нитью.


Рисунок №5


и загибаем ее (рисунок 6 и рисунок 7). Это необходимо чтобы сберечь сигнальные провода от растяжения. В данном случае эту нагрузку будут нести экранная оплетка и капроновая нить. И теперь их фиксируем изолентой (рисунок 8).

mdl_5.jpg   mdl_6.jpg  mdl_7.jpg

Рисунок №6                                                    Рисунок №7                                                             Рисунок №8

6. ОБЯЗАТЕЛЬНО проверяем сопротивление катушки датчика и далее припаиваем провода к контактам катушки (рисунок 9). Теперь необходимо покрыть цапонлаком места пайки и залить эпоксидным клеем верхнюю часть датчика (рисунок 10). Я в работе использую клей Момент Супер Эпокси. Он сохраняет свои механические свойства в диапазоне температур от -30 до +130С (рисунок 11).

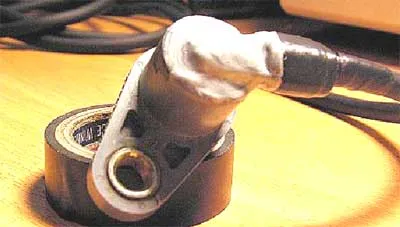

mdl_8.jpg    mdl_9.jpg   mdl_10.jpg

Рисунок №9                                                           Рисунок №10                                                        Рисунок №11

7. Теперь самая противная, на мой взгляд, операция. Она не сложная, но от ее качества зависит, как будет вести себя шлейф при работе элементов подвески. Нам необходимо установить направляющие крепления шлейфа. Я делаю это так: перед снятием их со старого шлейфа точно помечаю спиртовым штрихом расположение крепежных лепестков. Потом замеряю линейкой (до миллиметра) положение их на старом шлейфе для обоих направляющих.Укладываю старый шлейф рядом с новым и переношу метки на новый. Теперь, учитывая развороты направляющих, последовательно обжимаю лепестки по размеченным меткам. Советую, дабы избежать перетирания и предохранения от сильного обжима, между шлейфом и скобами проложить слой изоленты или двухстороннего скотча.

8. Также по ранее сделанной разметке надеваем на провод резиновую заглушку кузова (рисунок 12).



Рисунок №12


9. Припаиваем разъем шлейфа и изолируем соединения. Вот и всё,  датчик можно устанавливать на место.

Данный способ восстановления датчиков не претендует на звание лучшего, однако мною он используется более 3-х лет. Мониторинг за машинами постоянных Клиентов показал отсутствие проблем при эксплуатации этих датчиков. Возможно, кто-то использует другую методику...
Все операции, приведенные в данной статье, произведены с задними датчиками скорости колес автомобиля Тойота Камри (SV-40) 98 года выпуска.

Благодарю за внимание.

Мадалиев Тимур


© Легион-Автодата

г. Иркутск
ник на Форуме «Легион-Автодата» — MTM38
E-mail: madaliev_timur@list.ru (vep-garant)

Принцип работы АБС

Система датчиков АБС контролирует скорость вращения колес и самого автомобиля. Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются. Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.

Система срабатывает мгновенно, еще до того, как колесо заблокируется, сигнал об этом поступает на приборную панель и появляются характерные толчки в педали тормоза. Когда надпись на приборном щитке носит постоянный характер, это свидетельствует о неисправности АБС. Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель. Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.

Диагностика АВS

С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Ремонт датчика своими руками

После проведения диагностики и обнаружения неисправного элемента устройство необходимо демонтировать для дальнейшего ремонта. Процесс его снятия аналогичен первому этапу мероприятий по замене датчика АБС и не представляет особой сложности.

Внимание! Элементы могут прикипеть к посадочному месту; чтобы извлечь их из установочного гнезда, потребуется немало терпения. Профессиональные мастера советуют обильно смачивать металл вокруг устройства жидкостью WD–40 и аккуратно вынимать датчик, медленно его расшатывая.

Как выглядит демонтированный датчик (фото)

Как починить: поэтапная инструкция

Закончив с демонтажем устройства, приступаем к ремонтным работам:

  1. Разбираем датчик, отрезая ножовкой по металлу ту его часть, внутри которой находится измерительная катушка. Аккуратно пропиливаем корпус устройства по кругу, стараясь не повредить крепёжные элементы.

    Часть датчика АБС с креплением

    Следует аккуратно отделить часть детали с креплением

    Часть датчика АБС с катушкой

    Этот элемент датчика станет объектом ремонтных работ

  2. Удаляем пластиковый кожух, защищающий катушку — делаем продольный пропил на её крайней части и снимаем оболочку, поддев острым ножом. Сматываем провод обмотки с каркаса катушки.

    Катушка датчика АБС в обмотке и без

    Для того чтобы смотать повреждённый провод, нужно удалить кожух катушки. Катушка полностью очищается от старой проволоки

  3. Наматываем новую катушку, используя медную проволоку подходящего диаметра — для этого этапа работ вполне подойдёт обмотка электрического реле РЭС–8. Процесс будет гораздо менее трудоёмким, если для его выполнения использовать маломощную электродрель или шуруповёрт с регулировкой скорости вращения. Наматываем максимальное число оборотов провода на катушку и постепенно уменьшаем их, доводя показатель сопротивления до нужных значений (0,92–1,22 кОм). Обращаем особое внимание — проволока, используемая в работе, очень тонкая, а при её обрыве придётся начинать весь процесс заново.

    Катушка датчика АБС с новой обмоткой

    Число оборотов провода нужно контролировать, замеряя сопротивление

  4. Получив необходимое сопротивление, припаиваем к датчику новые выводы из многожильного провода и тщательно изолируем корпус катушки. Защищаем новую обмотку от воздействия влаги, покрыв силиконовым герметиком или восковым составом.

    Катушка датчика АБС с изолированной обмоткой

    Медная обмотка катушки должна быть тщательно заизолирована

  5. Собираем датчик, восстанавливая старый корпус (если он не сильно повреждён). В случае критического разрушения оболочки её можно сделать самостоятельно, используя клеевые составы на основе эпоксидных смол. Новый корпус устройства изготавливаем следующим образом: берём оболочку от любого электролитического конденсатора (подходящего по размеру), проделываем в нижней её части отверстие для штока катушки, вставляем туда обновлённый участок устройства и заливаем клей.

    Датчик АБС в оболочке конденсатора

    Формой для заливки нового корпуса катушки может стать оболочка конденсатора

    Новый корпус катушки датчика АБС

    Так выглядит новый корпус датчика, изготовленный из эпоксидного клея

  6. После высыхания эпоксидного состава снимаем оболочку конденсатора и приклеиваем на прежнее место крепление датчика.

    Датчик АБС с кронштейном крепления отремонтирован

    Крепление датчика можно приклеить к детали быстросохнущим клеем

    Датчик АБС после ремонта

    Устройство готово к установке на посадочное место

Ремонт датчика закончен, можно монтировать его на ступицу, обточив новый корпус наждачной бумагой для лучшей подгонки к посадочному гнезду. При установке отремонтированного устройства обязательно соблюдаем следующие условия:

  • Располагаем сердечник датчика параллельно зубьям ответного диска, следя за тем, чтобы он не перекрывал два соседних зубца.
  • Оставляем зазор между зубцом и сердечником 0,9–1,1 мм.

Заключительным этапом ремонта любого из элементов АБС является проверка работоспособности системы. Выполняем её, запустив двигатель авто и убедившись, что контроллер на приборной панели гаснет через 3–5 секунд после старта.

Внимание! Если контрольная лампа-индикатор АБС периодически загорается при движении авто после ремонта датчика — поменяйте фазировку проводов его подключения.

Отметим, что некоторые датчики, выпущенные зарубежным автопромом, разбираются без кардинального нарушения целостности конструкции — верхнюю оболочку детали можно снять, предварительно нагрев строительным феном или паяльной лампой. Пример ремонта такого устройства представлен на видео.

Видео: Перемотка катушки датчика ABS Рено Меган

Функционирование электроники в антиблокировочной системе

Работа ABS заключается в обеспечении прямолинейного движения машины в критических ситуациях. При резком торможении автомобиля этот узел не позволяет полностью блокировать колеса. Таким образом, не происходит занос транспортного средства. Часто эта функция выручает во время маневров по скользкой дороге.

В антиблокировочную систему входят такие компоненты:

  • несколько датчиков, расположенных на колесах;
  • электронный блок управления, отвечающий за включение/выключение отдельных элементов;
  • световой индикатор, установленный на приборную панель автопроизводителем.

как делается ремонт АБС своими руками

Блок АБС

Электроника также следит за исправностью всего комплекса и возникающими дефектами при эксплуатации. При их возникновении появляется световой сигнал на приборной панели, уведомляющий о проблеме. После этого понадобится делать ремонт АБС своими руками либо обращаться за помощью на станцию обслуживания. Второй вариант окажется дороже. Чаще всего там предлагают полностью заменить блок, а не возиться с выяснением точного места обрыва в цепи или неработающего элемента.

Признаки неисправности АБС

Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом. Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Неисправности АБС

Действия при загоревшемся индикаторе ABS

Когда водитель проворачивает ключ в замке зажигания, то компьютерная система проводит диагностику работоспособности основных узлов через систему датчиков. Нормальным явлением считается то, что индикатор с надписью «ABS» после проворота ключа горит около 3 секунд. Далее он должен гаснуть в подтверждение исправности блока.

Когда затухания не происходит или лампочка загорается во время движения, то необходимо выполнить такие действия:

  1. Транспортное средство паркуем в ближайшей разрешенной зоне.
  2. С помощью мультиметра диагностируем напряжение на аккумуляторной батарее, которое не должно быть меньше 10,5 В.
  3. Проверяем визуально и с помощью отключения/подключения контактов на АКБ.
  4. Осматриваем провода от датчиков АБС на предмет целостности или обрыва.

как делать ремонт датчика АБС своими руками

Диагностика АБС

Если простыми методами диагностики выявить неисправность не вышло, то понадобится обратиться на станцию для более точной компьютерной диагностики. Аппаратура определит код ошибки, расшифровав который выявим неисправность. Далее дефект останется лишь устранить. В этом случае есть два пути: самостоятельный или с помощью работников автостанции.

Ремонт блока электроники

Основной проблемой, связанной с неработоспособностью электронного блока АБС является отсутствие контактов между элементами. Это может возникать от механических (встряска или резкие вибрации), химических (следствие коррозии) или электрических проблем (перегорели от повышения напряжения).

Для ремонта понадобится отключить проблемный узел и отнести его на верстак для удобного ремонта. Вскрываем аккуратно корпус с помощью строительного ножа. Обычно для герметизации части пластикового корпуса проклеены. Глубоко нож не запускаем, чтобы не повредить проводку или другие элементы.

Выявляем место обрыва или другую неисправность. С помощью импульсного паяльника перепаиваем поврежденные провода. Также для пайки подойдет паяльная станция Weller. Керамическое основание нельзя перегревать, иначе вся работа приведет к полной поломке всей платы. Останется ее только выбросить.

Собираем блок после ремонта. Затем устанавливаем его на свое место и проверяем наличие сигнала на приборной панели. Если индикатор перестал постоянно гореть, то это значит, что проблема решена.

Самостоятельный ремонт датчиков

Разные причины способны привести к тому, что загорится световой индикатор. Бывают серьезные неполадки, которые нельзя игнорировать. А случается, что достаточно счистить налет грязи с сенсора, и можно считать, что ремонт датчика АБС своими руками практически выполнен. В любом случае визуальную оценку состояния датчика необходимо провести.

Для этого потребуется поддомкратить колесо. Далее раскручиваем болты и снимаем его со ступицы. После этого выворачиваем руль в противоположную сторону от диагностируемого колеса. Отвинчиваем болты, которые блокируют доступ к датчикам.

с чего начинается ремонт АБС своими руками

Грязный датчик АБС

Чистой ветошью очищаем датчики от налета. Желательно не использовать при этом агрессивную «химию». Можно увлажнить ветошь в слабо мыльном растворе, а затем удалить влагу сухой тряпкой. Ремонт с датчиками обычно не проводят, а если они имеют явные механические дефекты или повреждения, то необходимо такие детали заменить.

После очистки возвращаем все на места в порядке, обратном разборке. Проверяем информацию от светового индикатора на приборной панели. Если вопрос решен, то «ABS» погаснет, а если не решен, то необходимо выявлять проблемы в электроблоке.

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Неисправности АБС

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

  • уровень сопротивления изоляции – больше 20кОм;
  • ножка – датчик абс передний правый 7—25 Ом;
  • ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

https://youtube.com/watch?v=Wn0B7oxvX7E%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26showinfo%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26wmode%3Dopaque%26vq%3D%26controls%3D2%26

Восстановление целостности проводки

С вопросом замены или восстановления проводки подключения датчика особых проблем возникнуть не должно. Для этих целей подойдёт любой двужильный кабель похожего сечения или два отрезка полевого провода нужной длины. В работе необходимо использовать только метод пайки и тщательно изолировать места соединения термоусадочными трубками или изолентой. Отдельное внимание нужно уделить уплотнительным резинкам, которые находятся в точках крепления проводки к деталям кузова — при полной замене шнура их следует расположить в том же месте.

Датчик АБС с проводом, уплотнительными резинками и разъёмом

При замене провода устанавливаем уплотнительные резинки в точках его крепления к кузову

Внимание! При подключении проводки к датчику ABS нужно учесть, что устройство имеет полярность. В инструкции по эксплуатации автомобиля указана цветовая маркировка проводов — на разъёме детали есть точно такие же обозначения.

Более подробно процесс ремонта проводки датчика АБС описан в представленном видеоролике.

Видео: Как отремонтировать участок провода на Шевроле Авео

Ремонт датчика АБС — занятие весьма трудоёмкое и хлопотное. Если вы не отличаетесь упорством и терпением или попросту не располагаете свободным временем, вам вряд ли стоит браться за дело. Ну а тот, кто привык решать все проблемы своими силами и не хочет тратить лишние деньги, теперь легко выполнит эту работу самостоятельно.

  • Распечатать

Здравствуйте! Меня зовут Алексей, мне 45 лет. Увлекаюсь изучением всех видов техники и самостоятельным обслуживанием личного автотранспорта, много читаю. Самым действенным спасением от стрессов считаю свои любимые хобби — фотографию, нумизматику и домашний ремонт.

Диагностика неисправностей АБС

Самая дорогая деталь при замене – блок управления, но как выше было сказано он находится под защитой реле, которое снижает риск его поломки. Единственное, что может выбить его из строя – это перепад температур, о которых мы описали также выше. Поэтому центральную часть системы можно смело исключить или перенести на последний пункт проверки.

Диагностика АБС своими руками начинается с передних колес:

  1. Снимаем датчик.
  2. Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
  3. Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
  4. Убираем с них засоры, это же проделываем и с датчиком задней передачи.
  5. После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.
  6. Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
  7. Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
  8. Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.

    Диагностика абс своими руками

    Ремонт блока АБС

Когда осмотр с прочисткой деталей датчиков не дал результатов, то, возможно, проблема кроется в реле защиты, которое как мы знаем, охраняет электронные цепи от колебаний напряжения в бортовой сети транспортного средства. Найти защитное реле просто, если у вас на руках есть электросхема машины. Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить.
Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле. Для его диагностики снова берем тестер и идем по пунктам:

  1. Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
  2. Ставим тестер в положение вольтметра.
  3. Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
  4. При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
  5. Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.

Когда в этой части неполадок не выявлено переходим к проверке самого реле. Необходимо снять защитное реле с автомобиля и присоединить два провода от клемм аккумулятора к выводам реле обозначенными цифрами 5 и 6. Рабочее реле при подключении в 12 вольт будет производить щелчки, когда их нет, нужно его заменить.

Диагностика ABS

Замена датчика АБС

Менять или ремонтировать

В результате диагностики устройства можно определить, в каком узле датчика имеется повреждение. Если показания тестера стремятся к нулю — это говорит о коротком замыкании в проводах подключения, «бесконечность» сигнализирует о нарушении целостности обмотки катушки. Бытует мнение, что ремонт проводки не вызывает никаких проблем, а вот неисправный датчик легче просто заменить. С первой мыслью трудно не согласиться, но следующий «пункт» можно и оспорить.

Дело в том, что стоимость некоторых датчиков достигает 14–18 тыс. руб., а ждать их доставки придётся в течение долгого времени. Имея определённые навыки, запас терпения и природную смекалку, гораздо полезнее и быстрее будет выполнить ремонт устройства, чем оплачивать долгожданный дорогостоящий заказ. Отметим, что этот совет носит только рекомендательный характер — окончательный вердикт остаётся за вами. Если решение о ремонте всё же принято, с радостью поможем грамотно его выполнить.

Заключение

При появлении сигнала о неисправности ABS на приборной панели стоит поскорее проконтролировать ее состояние хотя бы визуально. Если механическая чистка датчиков не принесла положительного результата, то потребуется провести ремонт блока АБС самостоятельно или с помощью специалистов. Затягивать с ремонтом не стоит, так как эта система повышает безопасность вождения. Допускается некоторое время ездить без АБС, но делать это лучше в сухую погоду, с невысокой скоростью и на хорошей дороге.

Интересное по теме:

загрузка…

Читайте также:  Автоэлектрики в нурлате

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
